螺丝的有关术语

1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别:标准说法是没有螺丝和螺帽的。螺丝是俗称,带有外螺纹的都可称"螺丝"。螺母外形通常为六角形,内孔为内螺纹,用来与螺栓配合,把紧相关件。螺帽是俗称,标准应称"螺母"。

螺栓的头部一般为六角形,杆部带有外螺纹。螺钉较小,头部有平头、十字头等,杆部带有外螺纹。螺柱实际应叫“双头螺柱”,两头均有外螺纹,中间一般是光杆。螺纹长的一端用来与深孔连接,短的一段与螺母连接。

2.常见的英文表示:Screw  /  Bolt  /  Fastener(螺丝/螺钉) (螺栓)    (紧固件)

3.螺纹的定义:螺纹是一种在固体外表面或内表面上,有均匀螺旋线凸起的形状 。

螺纹作用

1.紧固和连接作用:适用于现阶段大部分螺丝产品。

2.传动作用(位移作用):如QC检查尺寸用的千分尺。

3.密封作用:如管道的连接密封。

螺纹的发展史

机牙螺纹:装配时先在装配物上钻孔攻牙,所攻内牙与螺丝的外牙规格一致,使用较小力矩装配。

自攻螺纹:装配时先在装配物上钻孔,不需攻内牙,使用较大力矩装配。

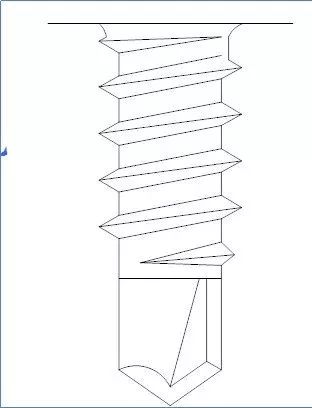

自钻螺纹:直接在装配物上使用,螺丝钻孔攻牙一次成型。

螺丝的加工方式

1.车削加工(Turning)

 通过去除材料的方法使材料达到预想之形状

优点:加工精度高,无模具限制

不足:生产成本高,加工速度慢

2.锻造加工(Forging)

 通过外力挤压材料使之发生变形以达到预想之形状

优点:生产速度快,成本低,适合大批量生产

不足:成形受模具限制,复杂产品的模具费用高

3.冷镦

 是在金属线材不加热的状态下,使用模具借助外力对其挤压变形的过程,冷镦工艺只是锻造工艺的一种。

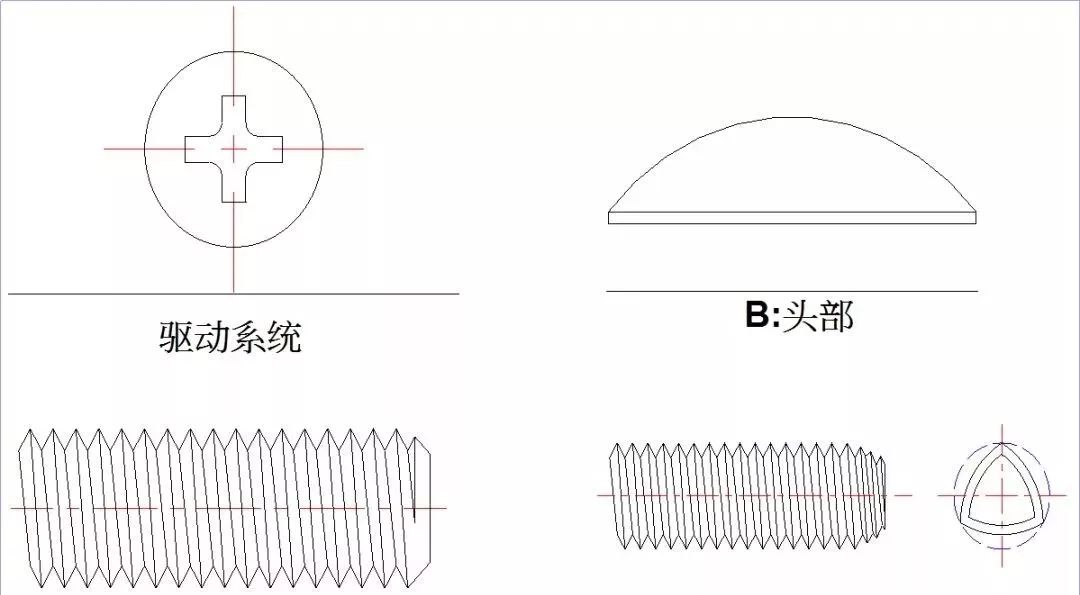

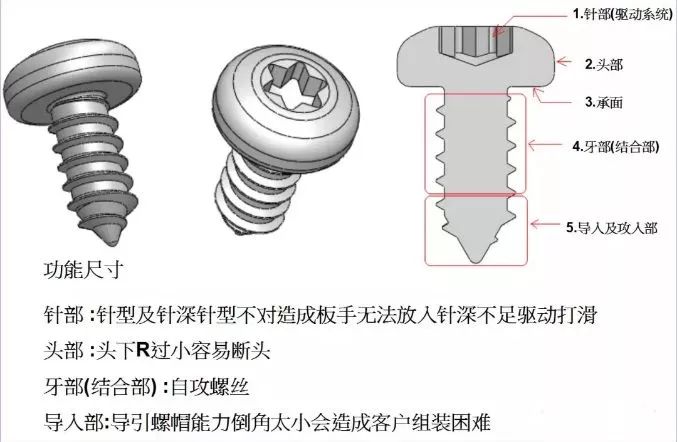

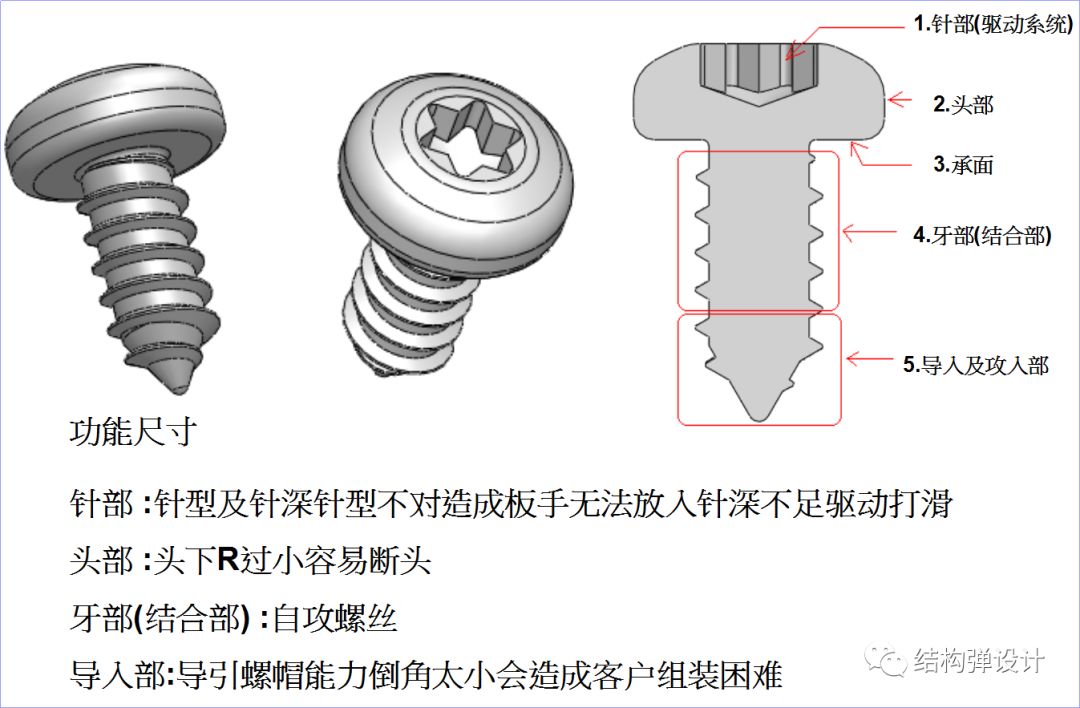

螺丝基本构型介绍

要了解螺丝螺栓,先要知道他们的类型、特征及功能:

 A:驱动系统

B:头部

C:牙型部结合部

D:导入及攻入部

机械牙螺丝

自攻牙螺丝

三角牙螺丝

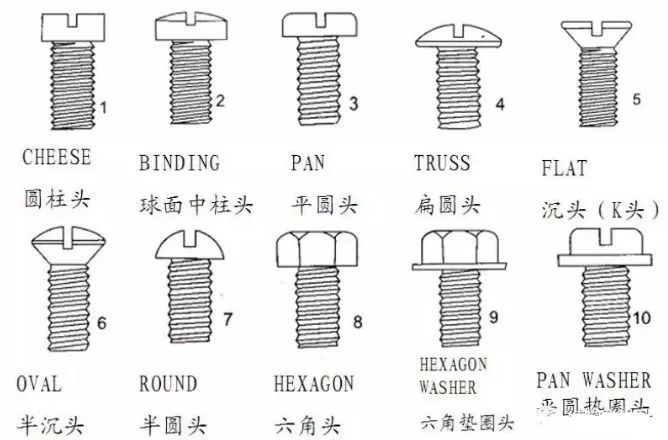

螺丝头型

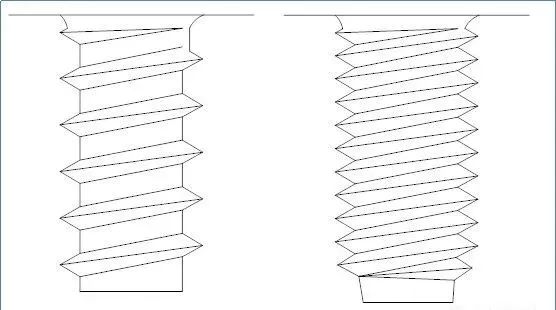

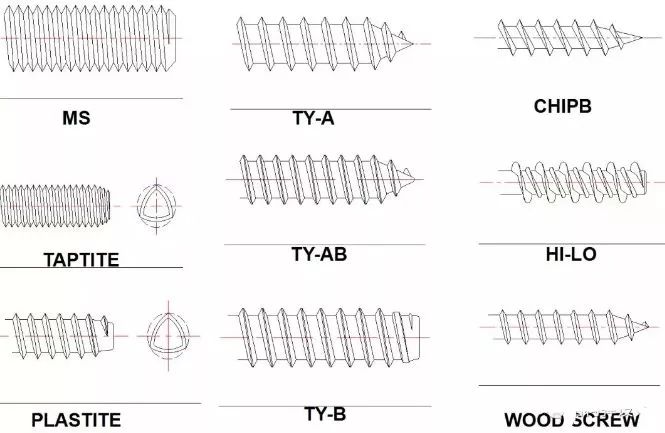

螺丝牙型

螺丝工艺流程

大致流程图如下:

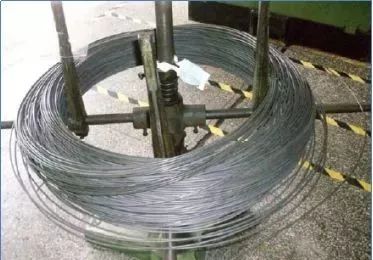

盘元工序

 指原材料制造厂商购入的原始盘条,一个盘元主要包括以下参数:A、厂牌B、品名C、规格D、材质E、炉号或批号F、数量或重量。碳钢盘元的主要化学成分有:C、Mn 、P 、S 、Si 、Cu 、Al ,其中Cu 、Al 的含量越低越好。

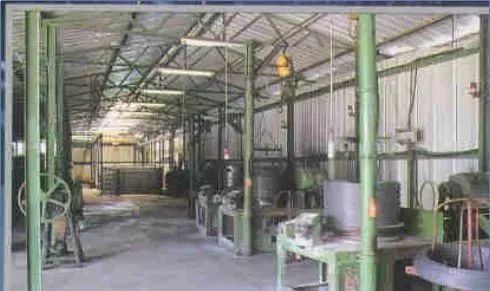

抽线工序

为了达到我们需要的线材直径(如至3.5mm抽线)。

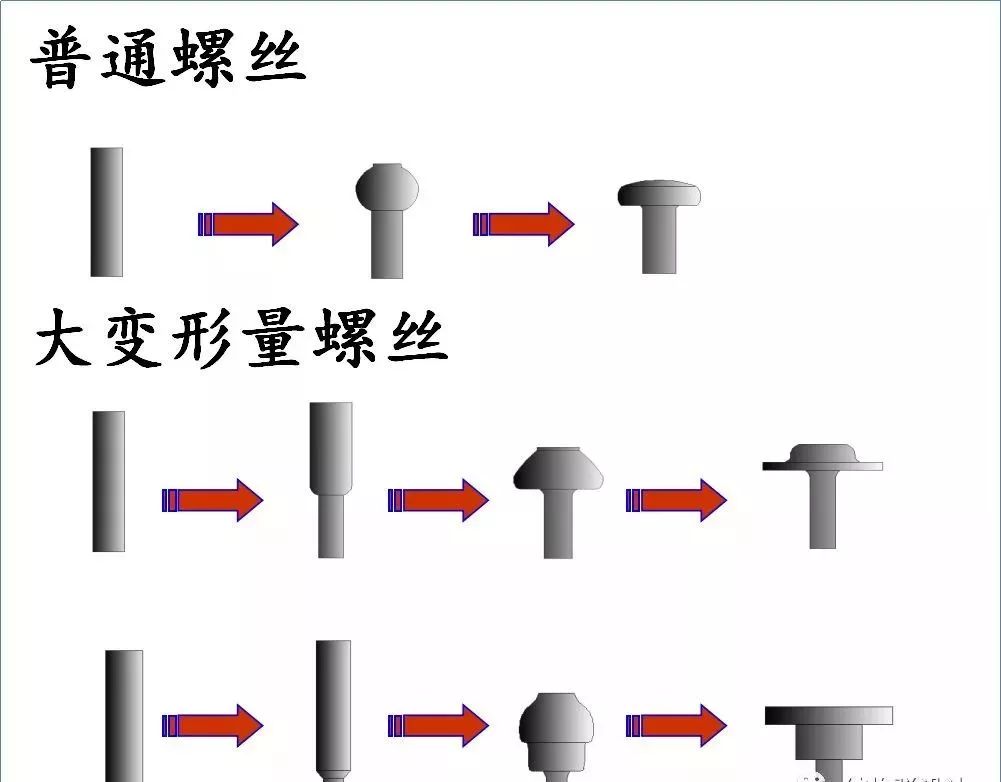

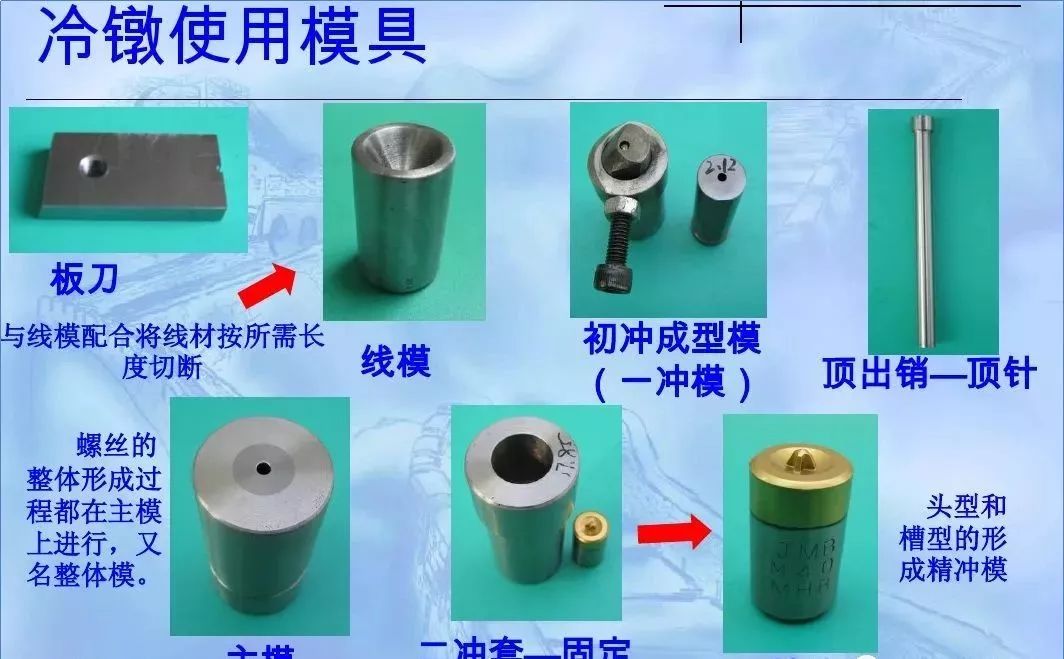

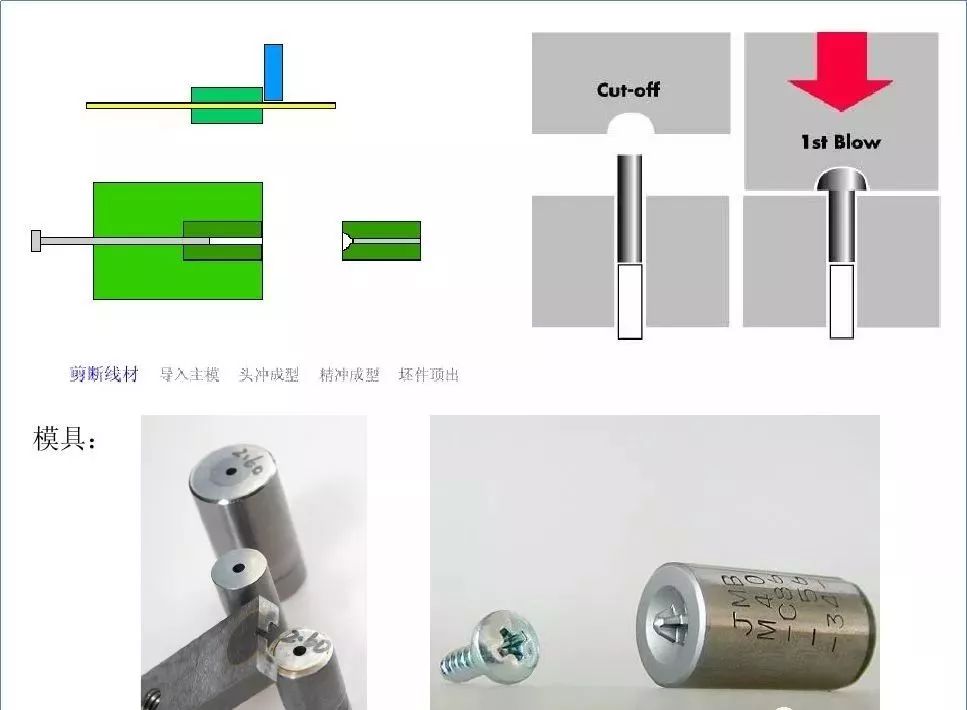

冷镦(打头)工序

通过模具之间的相互作用,使之成型,先将线材切断,镦成螺丝坯件,形成头部,十字槽(或其它头型) 螺纹坯径及杆长,头下圆角等。

说明:可根据客户的需求进行设计,常用的头型为P头、B头、F头、T头等常用的槽型有十字槽,一字槽,梅花槽,内六角槽等。

搓牙工序

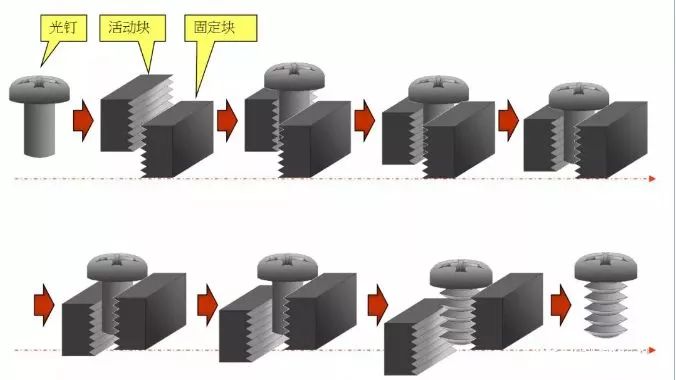

将冷镦好的坯件搓出螺纹,通过活动牙板与固定牙板的相互作用,使之牙纹成型。

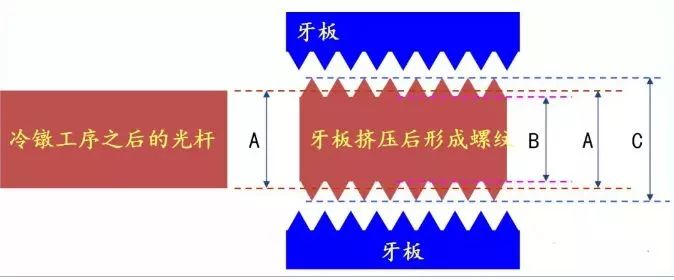

搓牙前后的变化

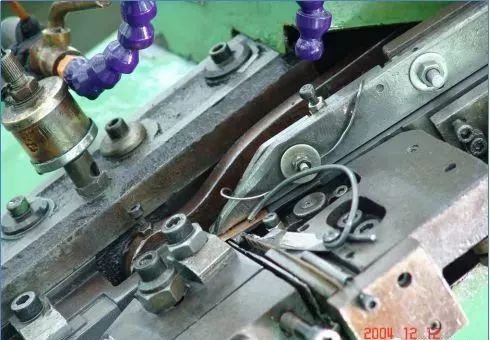

搓牙机

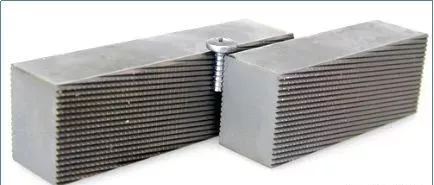

搓牙板(模板)

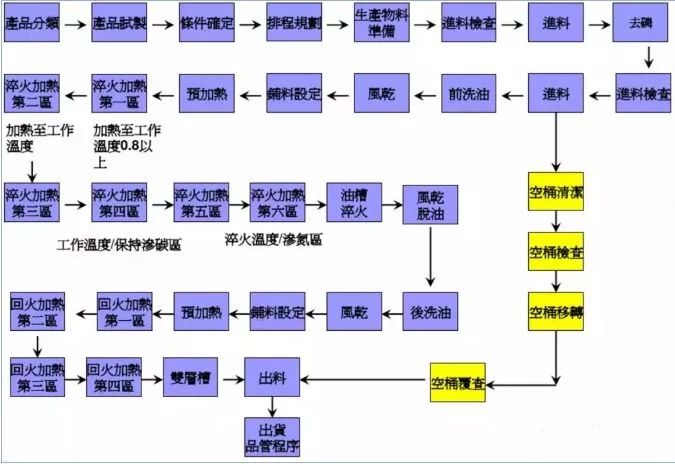

热处理工序

1.目的:为使螺丝在冷镦加工后得到更高的硬度和强度。

2.作用:实现对金属的自攻锁付,提高金属件机械性能,如抗扭、抗拉、耐磨。3.分类:A.退火:(700℃x 4hr):拉长组织——正多边形化。

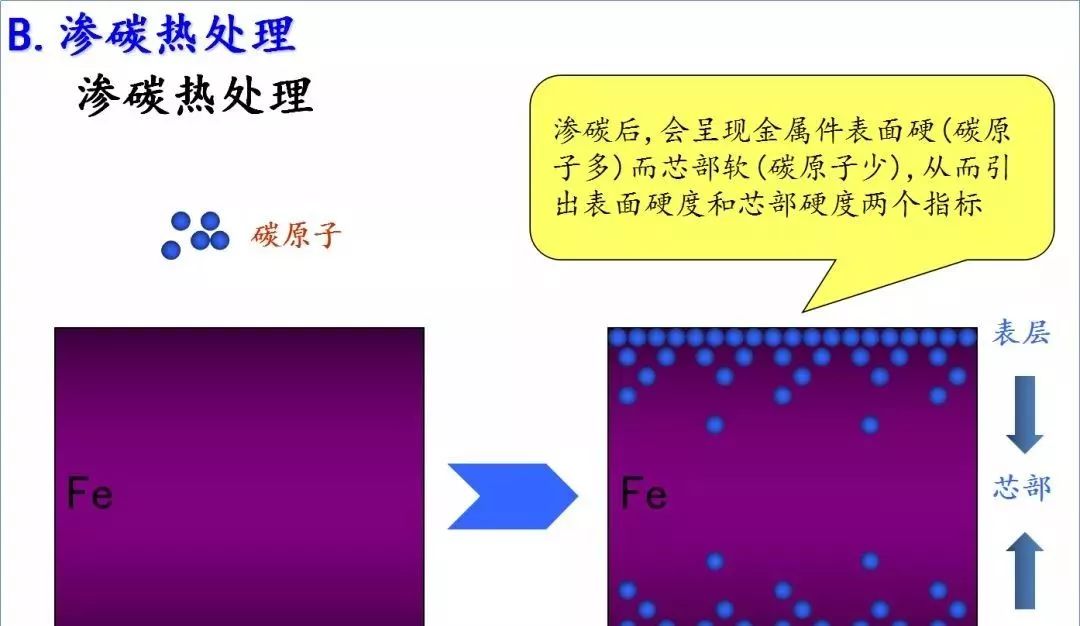

冷加工组织形态B.渗碳热处理(向金属件中添加碳元素,以提高其表面硬度,针对含碳量低的金属材料) 。

C.调质热处理(不向金属中添加元素,以温度的变化来改变金属内部结构,以得到更好的机械性能)。

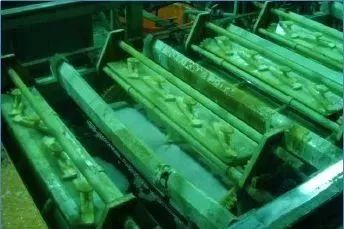

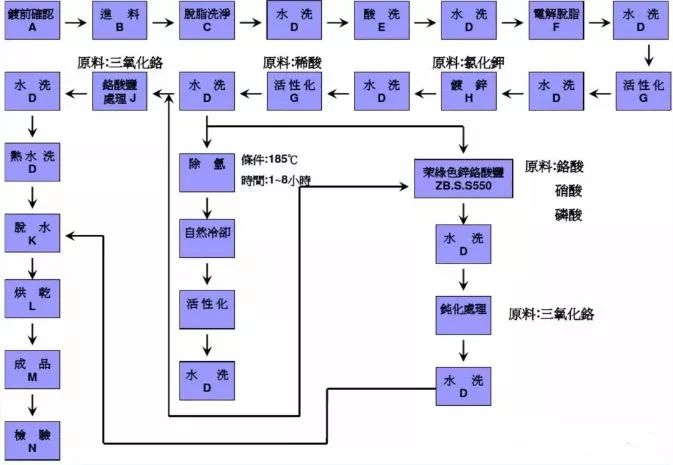

电镀工序

 电镀后的产品表面可以呈现所需的颜色效果与表面抗氧化镀层效果。
