图文详解内六角螺栓画法
作者:jlhjgj | 时间:2022-11-29 21:11:21

 一般来说,内六角螺栓画法没有要求很严格,没有准确的数值,只需要标注清晰可见就可以。

  作为六角螺栓的一种,内六角螺栓的画法仍采用比例画法。下面小编来为大家详细介绍内六角螺栓画法详解。

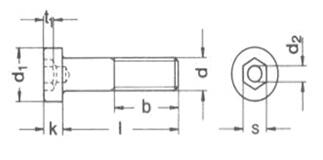

内六角螺栓画法


图文详解内六角螺栓画法


1)画正六棱柱

先画俯视图,以2d为直径画图,并人微言轻内接正六边形,然后画出正六棱柱的主视图和左视图。

2)画双曲线的投影

制造六角螺母时,常做出30度倒然,使六个棱现与圆锥面相交,因而在正六棱柱的侧面形成双曲线形关的截交线,作图时为了简便,可用圆弧代替双曲线。

主视图中,作半么为1.5d的圆弧,且与上底中点相切,小圆弧的半径r由作图决定,并作30度倒角与小圆弧相切.

3)画螺纹的大么和小径(小径一般取0.85d)垫圈的比例画法,六角头螺栓头部的车法除厚度不同外,其余和螺母画法相同。

现在大家了解内六角螺栓的画法了吧,是不是很简单?


       想了解更多金力豪  固件螺丝螺母的知识,可详询页面上电话,即可为您解答!
