网架螺栓
作者:jlhjgj | 时间:2022-11-22 17:13:57

网架螺栓全名为网架高强度螺栓
    网架螺栓也是钢结构高强度螺栓的一种类型,其主要用在螺栓球网架以及网壳结构中,与我们常见的高强度螺栓适用范围较窄。

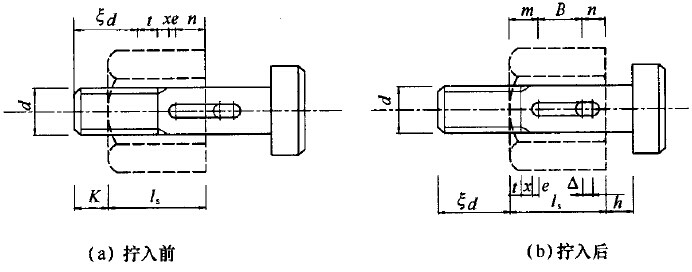

    网架螺栓形状如下图所示,特殊的地方是螺杆上有滑槽,而且靠近头部有部分深槽,那是配套的“套筒”(无纹螺母)上的紧固螺钉(销钉)嵌入的地方,因为销钉的嵌入,安装时,转动扳手,可带动螺栓拧入螺栓球,同时销钉在滑槽滑动,当螺栓拧到位时,紧固螺钉正好在深槽的位置,此时拧紧紧固螺钉使其落入深槽,达到止退防松动的效果。

c100b9e46e8c647c1aaa7313a77175b2
     网架螺栓所使用的材质与性能:

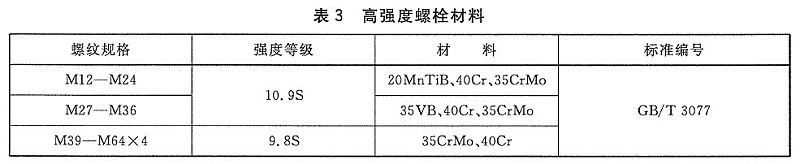

    网架高强螺栓的性能等级与螺栓直径有关,小直径是10.9级,大直径是9.8级,而且其材质也与直径有关。

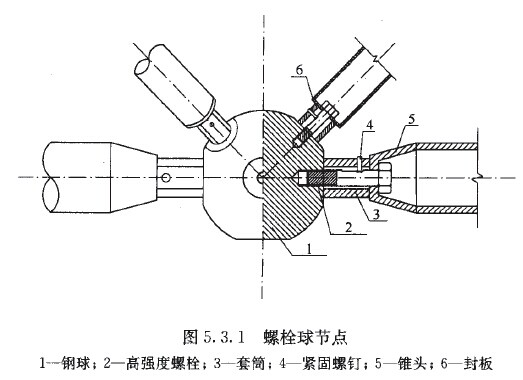

    螺栓球网架节点中,高强螺栓与套筒、紧固螺钉、杆件以及螺栓球之间的关系。如下图:网架螺栓使用配件示意图

2

3
     网架螺栓类型与规格:
    网架高强螺栓的螺纹规格从M12~M64,具体可见:《钢网架螺栓球节点用高强度螺栓 GB/T16939-1997》 ,其中M20以下的多用在装饰网架结构中。
    因为节点的构造中有着固定的相互关系,因此,网架高强螺栓每一种规格的螺杆长度也是固定的,具体可参见相关资料。
    因为网架高强螺栓与套筒是配套出现的,所以节点设计时受压杆件是根据验算套筒承压来决定螺栓规格的。
    网架螺栓相关国家标准规范:
    1、《空间网格结构技术规程 JGJ7-2010》
    2、《钢网架螺栓球节点用高强度螺栓 GB/T16939-1997》
    High strength bolts for joints of space grid structures
    3、《钢网架螺栓球节点 JG/T10-2009》
    4、《钢结构工程施工质量验收规范 GB50205-2001》
    5、《钢网架检验及验收标准 JG12-1999》
    6、《合金结构钢 GB/T3077-1999》
